2020年季豐電子集成電路運營工程技術研討會(GFSeminar2020)已于2020年12月17日圓滿落幕,應廣大客戶要求,現將研討會PPT按系列呈現。

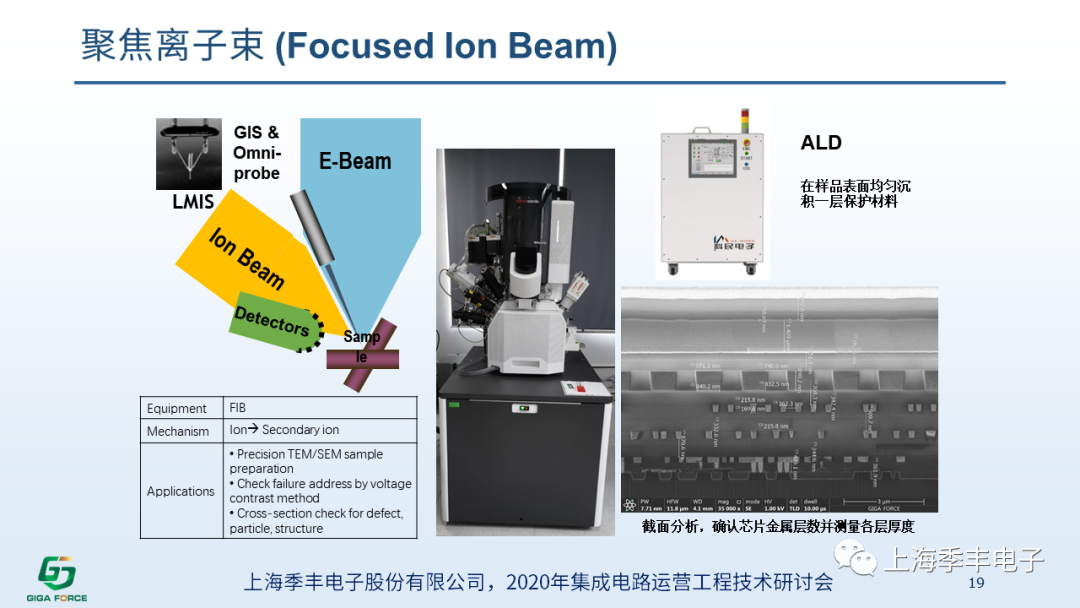

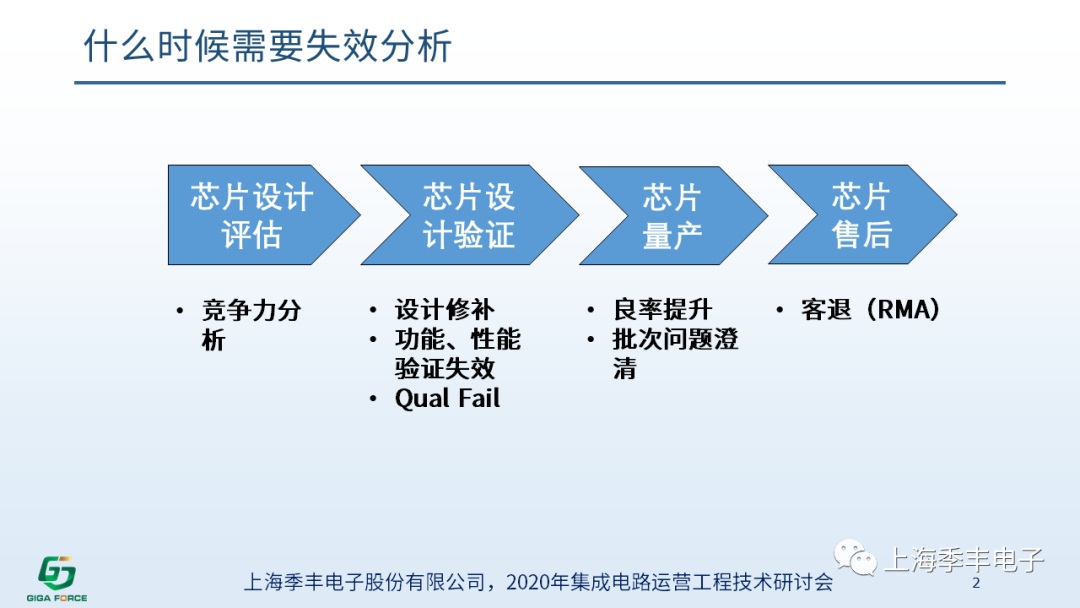

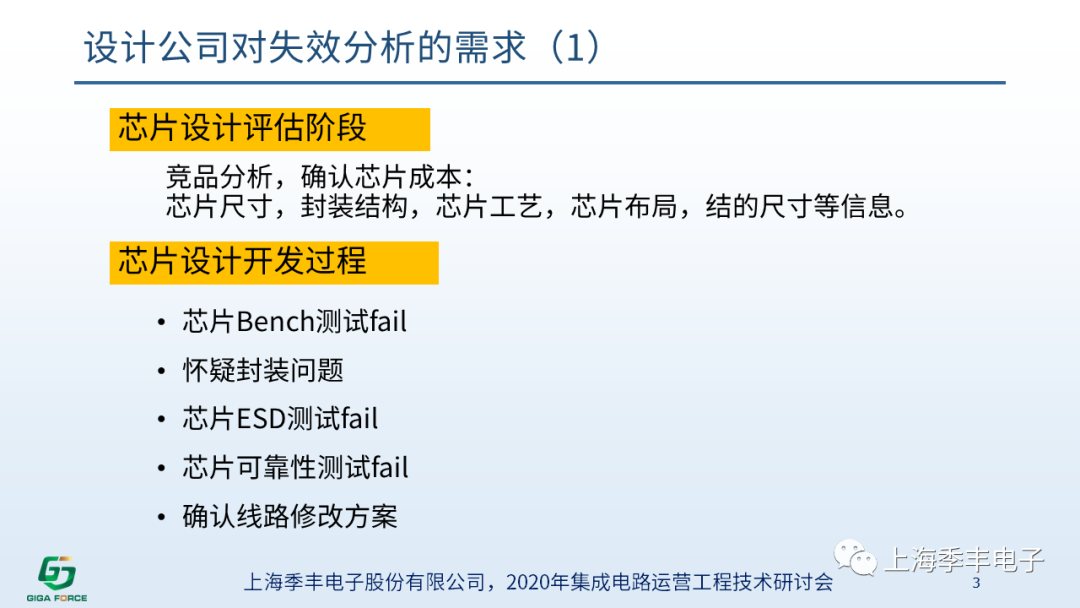

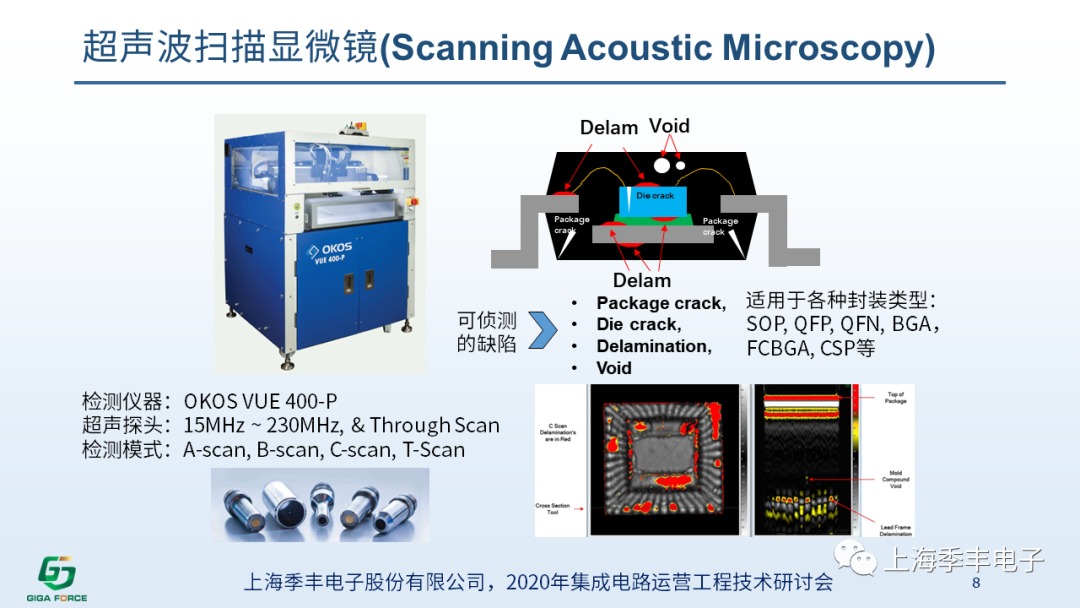

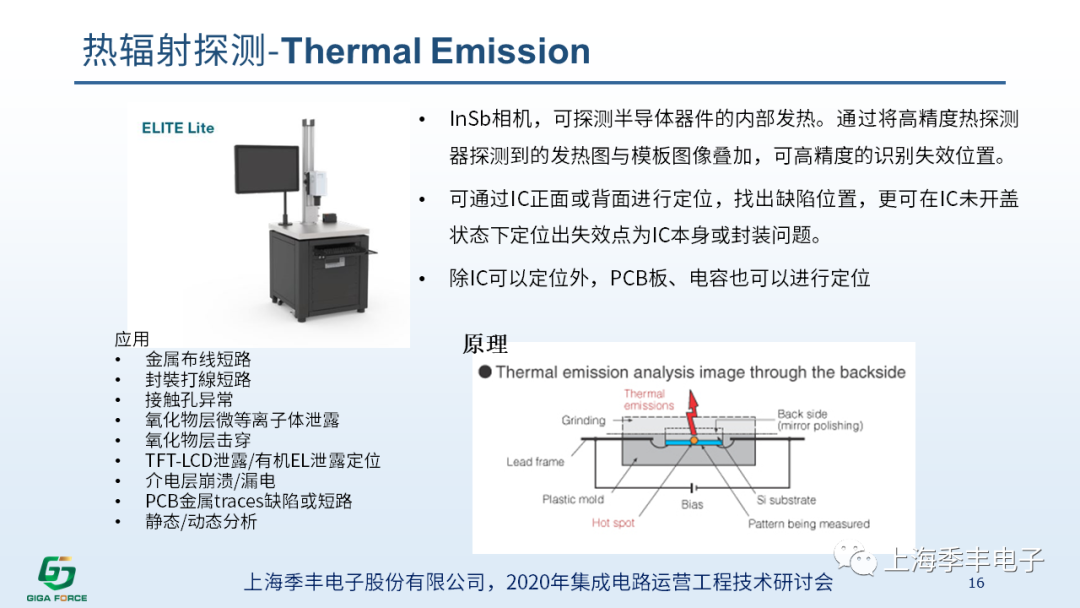

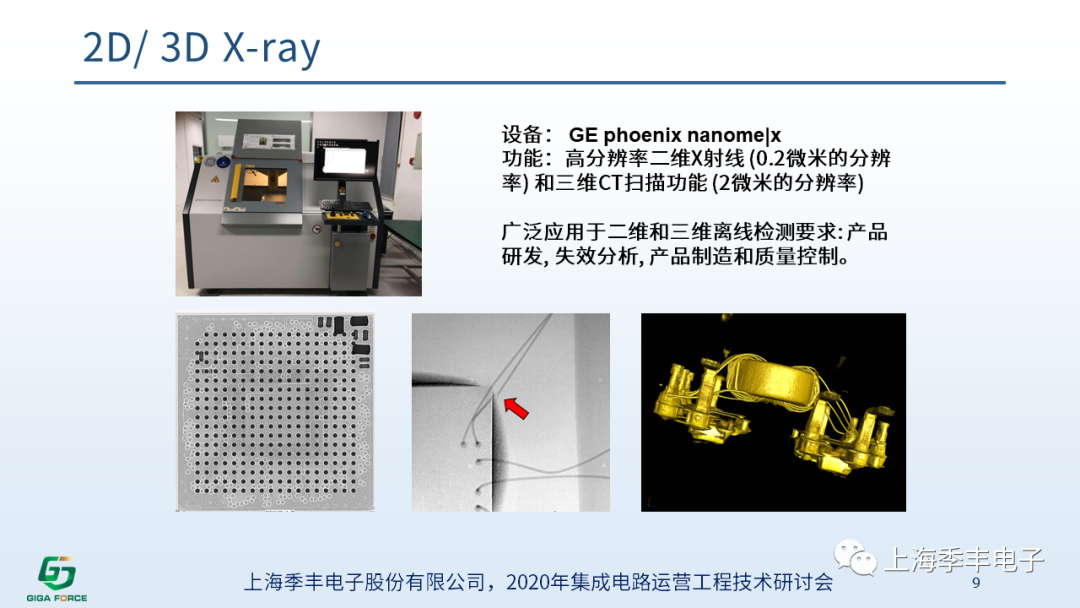

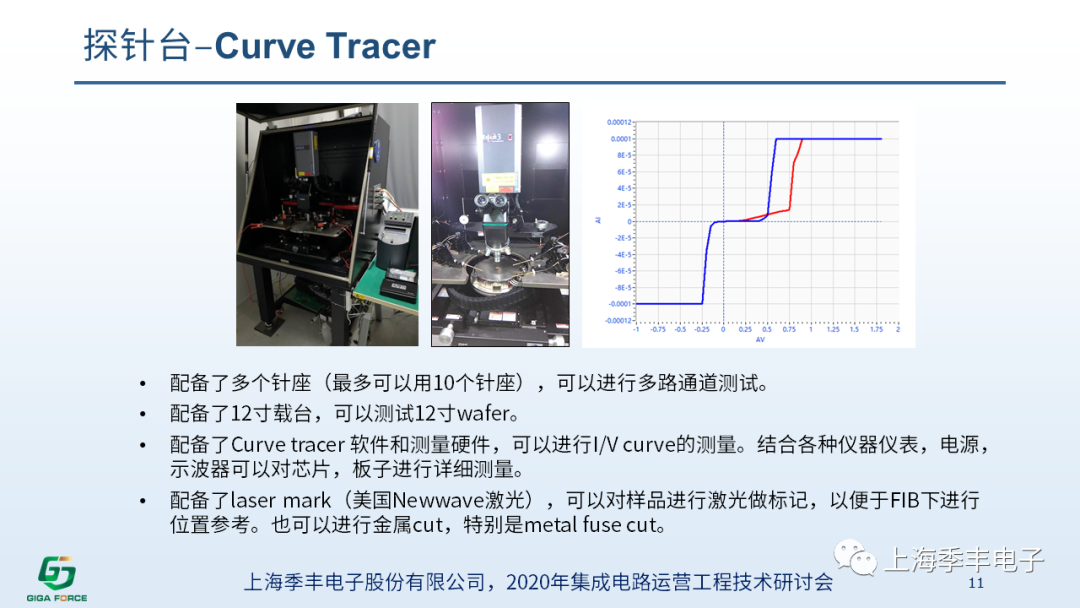

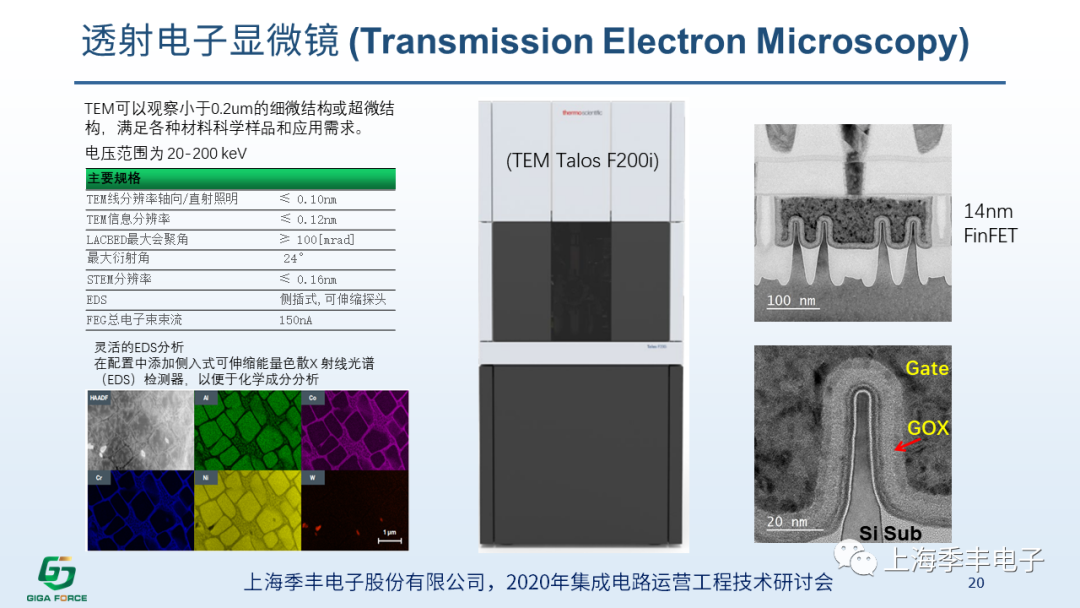

此篇為《失效分析和RMA流程》:




















責任編輯:xj
原文標題:季豐電子Seminar2020《失效分析和RMA流程》
文章出處:【微信公眾號:上海季豐電子】歡迎添加關注!文章轉載請注明出處。
原文標題:季豐電子Seminar 2020《失效分析和RMA流程》
文章出處:【微信號:zzz9970814,微信公眾號:上海季豐電子】歡迎添加關注!文章轉載請注明出處。
