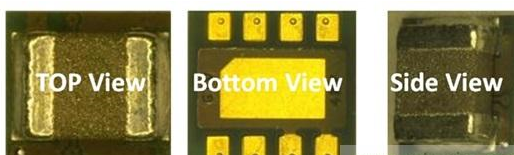

你的空間是不是局促有限？相對于之前的設計，你的下一個設計是不是印刷電路板（PCB）的面積更小？你是不是已經厭倦了只在一個電源中就要管理10個，甚至20多個組件？如果你對所有這些問題回答都是肯定的，那么就請用MicroSiP模塊來實現更小的空間占用，并且簡化你的生活吧！
將3A的輸出電流塞入到一個2mmx2mm封裝內，而效率超過90%，曾經是我們設計團隊的一個“偉大壯舉”。不過，對于同樣的集成電路（IC），如何只增加額外4.4mm2的PCB面積就將能功率電感器包含在內（通常占用5和15mm2的PCB面積）呢？目前，這是一項突破性進展。事實上，3A轉換器的最近發展可以被以下內容所概括：
●2010：TPS54319：總共13個組件，占板面積》200mm2
●2012：TPS62090：總共8個組件，占板面積100mm2
●2013：TPS62085：總共6個組件，占板面積64mm2
●2015：TPS82085：總共5個組件，占板面積35mm2
在使用全新的TPS82085MicroSiP模塊時，設計人員能夠將所需的總PCB面積減至35mm2以下，并且將物料清單（BOM）減少到總共只有5個組件。這個模塊是光網絡互聯系統、固態硬盤（SSD）和其它需要3A輸出電流的空間受限應用的理想選擇。
圖1顯示的是針對1.8V輸出電壓（提供3A電流）的典型應用電路。在你的諸多應用中，哪些應用最能從如此小的尺寸和高輸出電流中受益？
圖1：TPS82085MicroSiP模塊的典型電路原理圖
